Виготовлення рушниць для підводного полювання клапанного типу "зелінка".

Розмір (від 30 см до 90 см) під замовлення.

Положення ручки та орієнтація ЛС під замовлення.

Ціна від 4800 грн (300 мм) до 6000 грн (700 мм)

Можливо встановлення регулятора сили бою (+2600 грн)

Перед замовленням обов'язково зв'яжіться зі мною для уточнення деталей.

>Інструкція з експлуатації

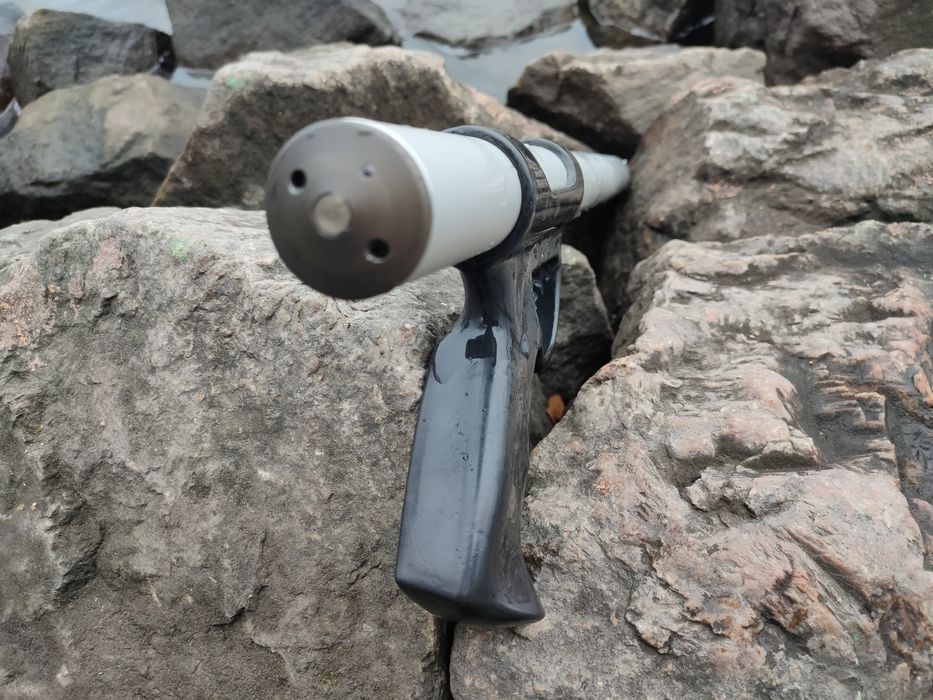

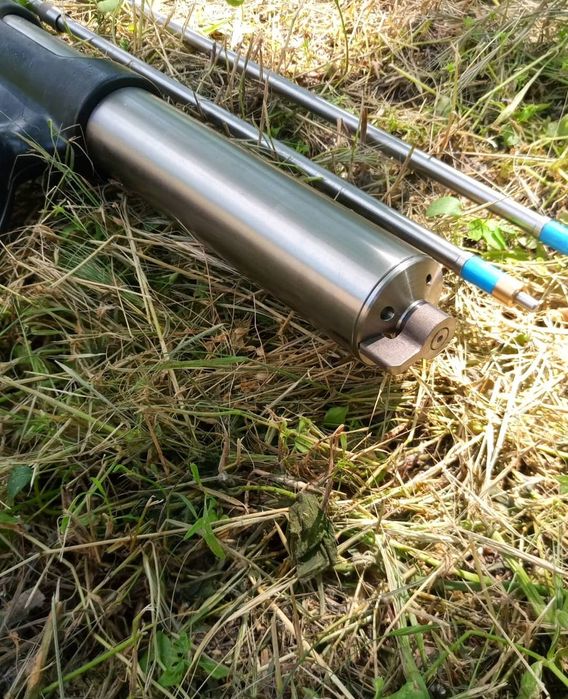

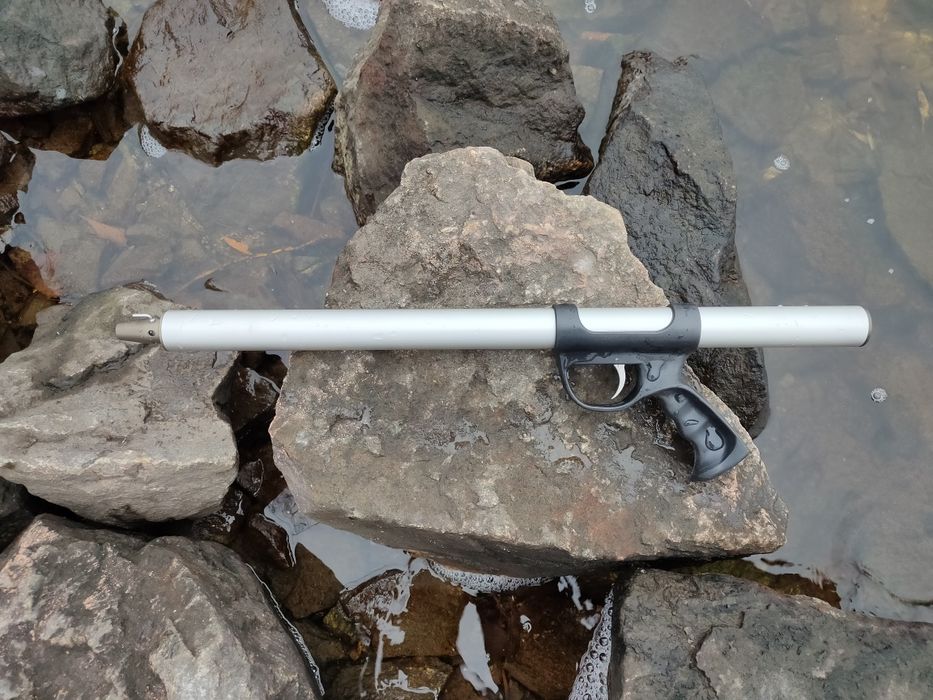

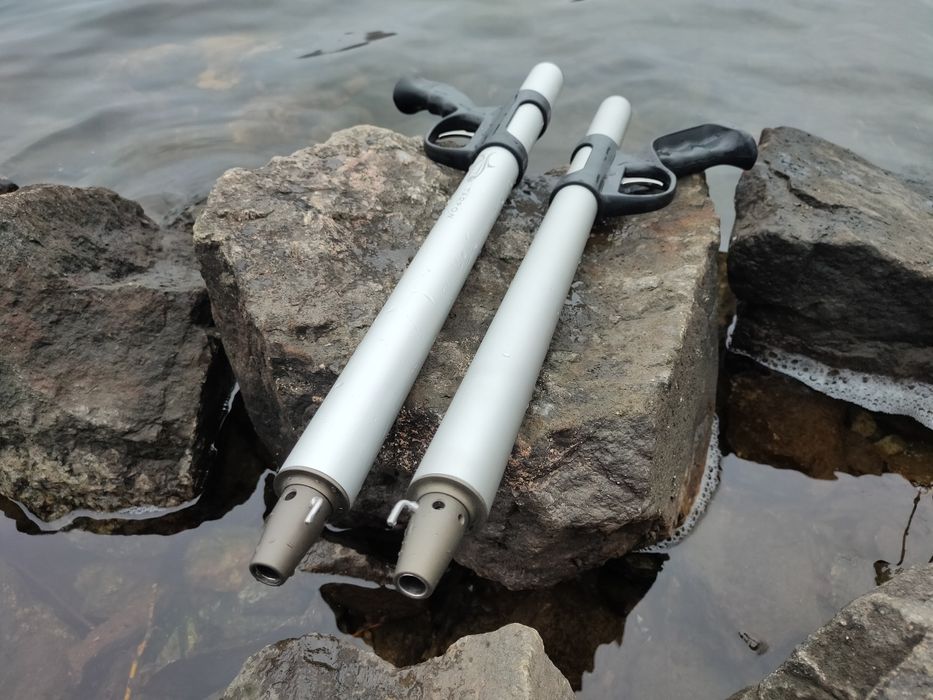

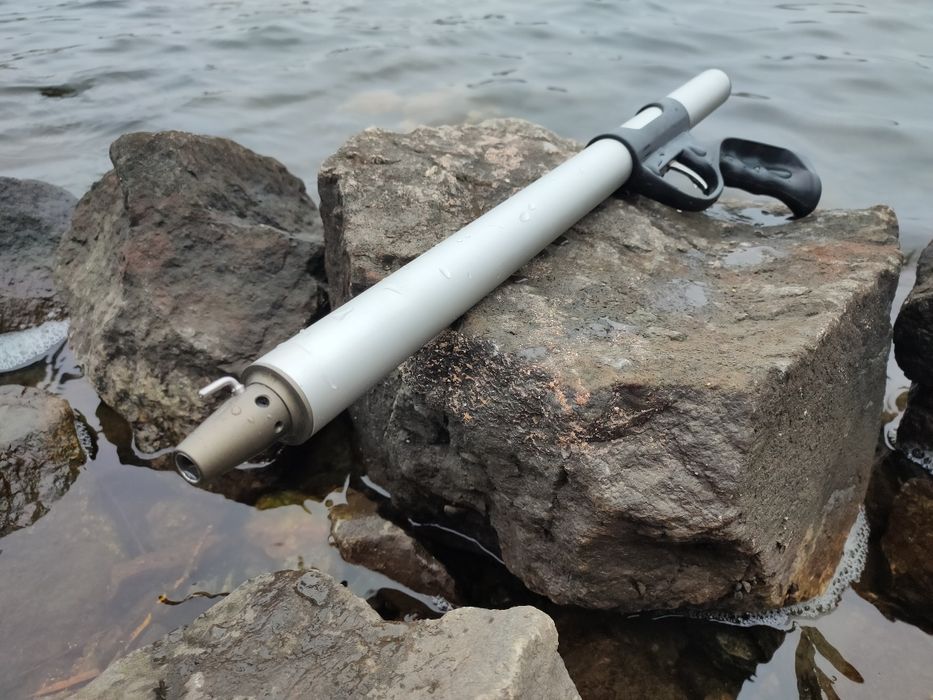

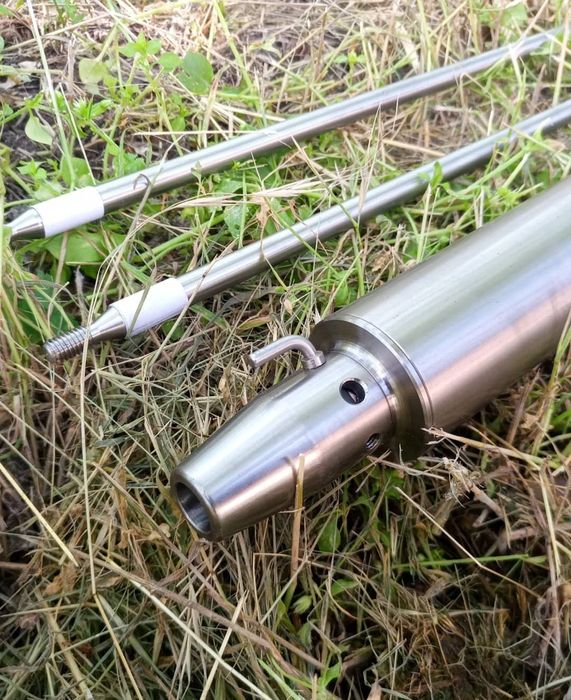

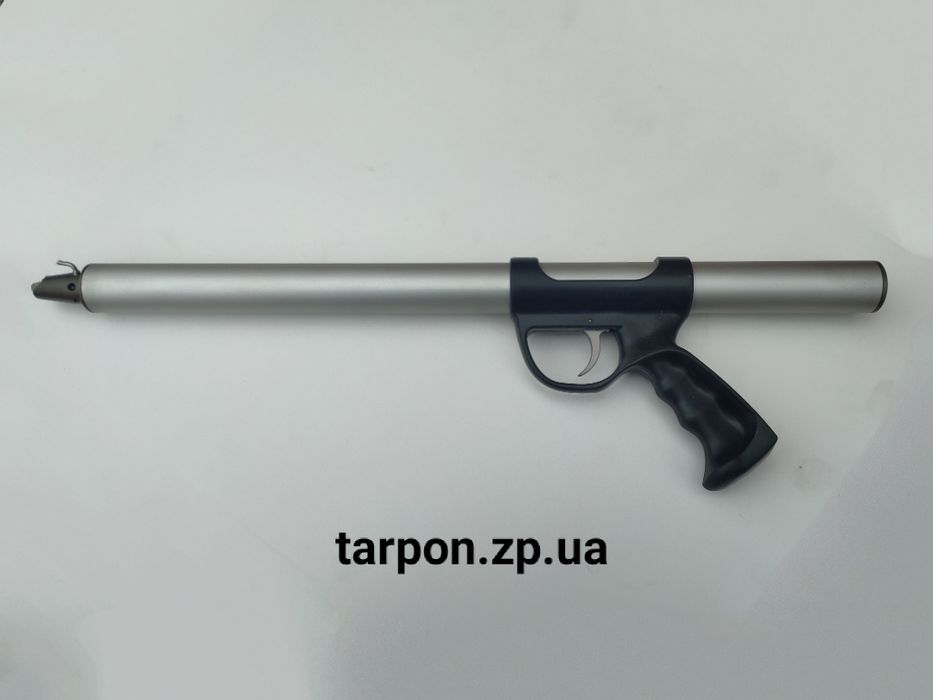

Ружье для подводной охоты клапанного типа (Зелинка) «Тарпон»

ресивер 36 мм, анодированый в заводских условиях

ствол нержавеющий, внутренний диаметр 10,5 мм

гарпун диаметр 8 мм с резьбой М7

линесброс активный
шептало и напайка ствола каленные

задний клапан разгруженный

передняя, задняя крышки и надульник анодированы

В комплект входит: ружье, гарпун с титановым бегунком, линь 3-4м (в зависимости от длины ружья), ЗИП.

Гарантийный срок — 12 месяцев

Ружьём категорически запрещено пользоваться на суше.

Содержание

Технические характеристики
1
1. Подготовка ружья к использованию
1.1 Закачка ружья
1.2 Проверка давления в ресивере
1.3 Спуск давления из ресивера
1.4 Использование в морской воде
1.5 Защита ресивера от механических повреждений
1.6. Гапрун
2 . Разборка, сборка и профилактика ружья
2.1 Замена поршня
2.2 Замена резиновых уплотнителей в передней части ружья
2.3 Замена резиновых уплотнителей в задней части ружья
2.4 Замена резиновых уплотнителей в узле спускового механизма
3 Возможные неисправности и способы их устранения
4. Хранение и транспортировка
Технические характеристики
Длина ружья по ресиверу, мм 300-700
Длина ружья габаритная, мм 350-750
Рекомендуемое давление воздуха в ресивере, кг мах 25
1.Подготовка ружья к использованию
1.1. Закачка ружья
Конструктивной особенностью ружья данной конструкции является отсутствие специального насоса для закачки, закачка производится гарпуном.
Зарядите ружье, вставив гарпун в надульник и вдавив его до щелчка. Открутите надульник на 4-5 оборотов. Аккуратно вытяните гарпун до упора, уплотнительное кольцо на поршне должно выйти из ствола с характерным звуком. Если этого не произошло, необходимо открутить надульник еще на 1-2 оборота. После этого вдавите гарпун в ствол. Воздух из ствола, через клапан перейдет в ресивер. Десять качков примерно соответствуют 1 кг. Сделайте 200-250 качков. После этого закрутите надульник и разрядите ружье, уперев его в твердую поверхность.
ВНИМАНИЕ!!!
При закачке ни в коем случае не нажимать на спусковой крючек, не направлять на людей или животных.
1.2. Проверка давления воздуха в ресивере
Давление воздуха в ресивере можно проверить на напольных весах.
Зарядите ружье. Через деревянную прокладку или толстую книгу уприте гарпун в напольные весы. Надежно удерживая ружье нажмите на спусковой крючок.
При отсутствии весов пробуйте усилие зарядки «на руку» — ружье должно заряжаться комфортно, без чрезмерных усилий.
1.3. Спуск воздуха из ресивера
Зарядите ружье. Полностью открутите надульник, достаньте гарпун с поршнем из ствола. Аккуратно снимите уплотнительное кольцо с поршня, вставте гарпун с поршнем в ствол до упора, надежно уперев гарпун в пол нажмите на спусковой крючек. Воздух начнет выходить через отсутствующее уплотнение.

ВНИМАНИЕ!!!

Ни в коем случае не направлять на людей или животных.
Чтоб частично спустить воздух из ружья — ружьё зарядите, выньте гарпун с поршнем и снимите с поршня резиновое кольцо, вставьте гарпун с поршнем в ствол до упора, уприте гарпун в пол через дощечку, нажмите спусковой крючок и дайте гарпуну немного выдвинуться- воздух начнет выходить через отсутствующее уплотнение , тут же вдавите гарпун до конца. Такими движениями уменьшите давление до необходимого.
1.4. После использования в морской воде ружьё необходимо опреснить — подержать в пресной воде и дать высохнуть. Если ружье используется в морской воде не регулярно, желательно после окончательного завершения охоты произвести техническое обслуживание.
1.5. Категорически запрещено одевать на ресивер термоусадку и неопреновые чехлы. Для защиты ресивера от механических воздействий можно использовать изоленту.
1.6. Рекомендуется латунную гайку на хвостовике гарпуна зафиксировать при помощи клея или фиксатора резьбы. Так же рекомендуется зафиксировать наконечник.

*Разборка, сборка и профилактика ружья

2.1. Замена поршня и уплотнения поршня
Поршень и уплотнительное кольцо на нем можно заменить, не спуская давления воздуха из ресивера.
Зарядите ружье. Полностью открутите надульник, достаньте гарпун с поршнем из ствола. Замените поршень или уплотнение на нем. Смажьте уплотнение маслом и вставьте в ствол. Закрутите надульник и разрядите ружье.
2.2 Замена резиновых уплотнителей в передней части ружья.
Спустите давление воздуха из ружья. Открутите переднюю крышку, вращая ее против часовой стрелки, для этого может понадобиться спецключ. Осмотрите и замените непригодные резиновые уплотнения.
Сборка: смажьте маслом резиновые уплотнения. Закручивая переднюю крышку, обратите внимание, чтоб ствол попал в отверстие передней крышки.
2.3 Замена резиновых уплотнителей в задней части ружья
Спустите давление воздуха из ружья. Открутите заднюю крышку.
Осмотрите резиновое кольцо на клапане задней крышки, на втулке на ствола и линесбросе. При необходимости замените.
Сборка производится в обратном порядке. Вкручивая заднюю крышку убедитесь, что ствол попадает в отверстие в передней крышке.
2.4 Замена резиновых уплотнителей в узле спускового механизма
Спустите давление воздуха из ружья. Выньте ось спускового крючка, выньте крючок. Для выкручивания втулки спускового механизма понадобится спецключ. Выкрутите втулку осторожно, не повредив рукоятку. Замените уплотнительные кольца. Установите всё в обратном порядке.

*Возможные неисправности и способы их устранения

3.1. Воздух травит из ствола — изношено или повреждено резиновое кольцо на поршне.
3.2. Невозможно зарядить ружьё, ствол зашел в зацеп, а гарпун выдвигается назад — испорчено кольцо клапана в задней крышке или на напайке ствола клапана .
3.3. При зарядке и покачивании гарпуна воздух травит в передней части — изношено или повреждено уплотнительное кольцо ствола в передней крышке. Предварительно убедитесь, что кольцо на поршне не изношено.
3.4. При нажатии на спусковой крючок слышно шипение – износ или повреждение резинового уплотнителя штока спускового механизма.
3.5. Все ружьё в целом работает хорошо, только гарпун очень медленно выдвигается из ствола- залейте в ствол 1 мл масла, если не помогло замените кольцо клапана.
3.6. Для смазки ружья применяйте масло для автоматических коробок передач красного цвета.
Категорически запрещено использовать силикон!!!
3.7. Если гарпун перестал фиксироваться в поршне необходимо открутить с гарпуна латунную гайку и укоротить на 1-2 мм полиуретановую трубку.

*Хранение и транспортировка

4.1. Кратковременное хранение между охотами не требует никаких дополнительных предосторожностей и действий.
4.2. Перед длительным, сезонным, хранением рекомендуется добавить в ствол 1-2 грамма масла и нанести масло на уплотнение поршеня. Раз в месяц необходимо несколько раз зарядить и разрядить ружьё. Оптимальное положение при хранении ружья — надульником вертикально вниз.
4.3. Транспортировать ружьё необходимо в разряженном состоянии. Разряжать ружье необходимо перед выходом из воды, после завершения охоты.

Производитель оставляет за собой право вносить изменения в конструкцию ружья, улучшающие его работоспособность и надёжность.
