Лабораторный блок питания (ЛБП)
AV POWER
1. Назначение
1.1 Прибор предназначен для питания электрических и электронных устройств при ремонте, настройке, изготовлении, а также для проведения лабораторных испытаний устройств, а так же может быть использован для заряда аккумуляторных батарей (АКБ).
1.2 ЛБП является высокостабильным линейным, компенсационным источником питания с бесступенчатыми регулировками величин стабилизированного выходного напряжения и ограничения тока. ЛБП обеспечивает цифровую индикацию выходных параметров.
1.3 Условия эксплуатации:
Температура окружающей среды 10-50С
Относительная влажность воздуха 80% при температуре 25С
Атмосферное давление 86-106 кПа
Напряжение питающей сети 220В ±10% частотой 50 гЦ

2. Технические данные
Диапазон бесступенчатого регулирования выходного напряжения 0 … 30 В
Диапазон бесступенчатого регулирования порогового значения тока 0.002 … 3 А
Разрядность отображения параметров на индикаторе:
Напряжение 00.00 V
Ток 0.00 A
Сопротивление 0.000 Om
Величина заряда 00000 mAh
Максимальная потребляемая мощность 60W
Габаритные размеры 190х208х77 (ШхГхВ соответственно).
Масса

3. Устройство
Схема ЛБП состоит из трех основных узлов:
- Импульсный источник питания;
- Линейный компенсационный стабилизатор;
- Блок измерителя и индикации.
Установка параметров производится четырьмя потенциометрами плавного типа. На задней панели установлен вентилятор охлаждения со схемой автоматического включения.
Схема регулирования параметров ЛБП построена на прецизионных операционных усилителях TL081, что обеспечивает высокоточные параметры прибора.
В приборе используется цифровой измеритель напряжения, тока, сопротивления и заряда с отображением этих данных на цифровом двухстрочном, 16-ти разрядном, жидко кристаллическом индикаторе (ЖКИ) с фиолетовой подсветкой размером 70х25мм. Схема измерителя построена на 8-ми битном микроконтроллере ATMEGA 8.

4. Конструкция
Конструктивно ЛБП выполнен в настольно-переносном варианте в пластмассовом ударопрочном корпусе чёрного цвета.
Основные органы регулировки и индикации выведены на переднюю панель.
На задней панели установлен радиатор охлаждения силового регулирующего транзистора с вентилятором.

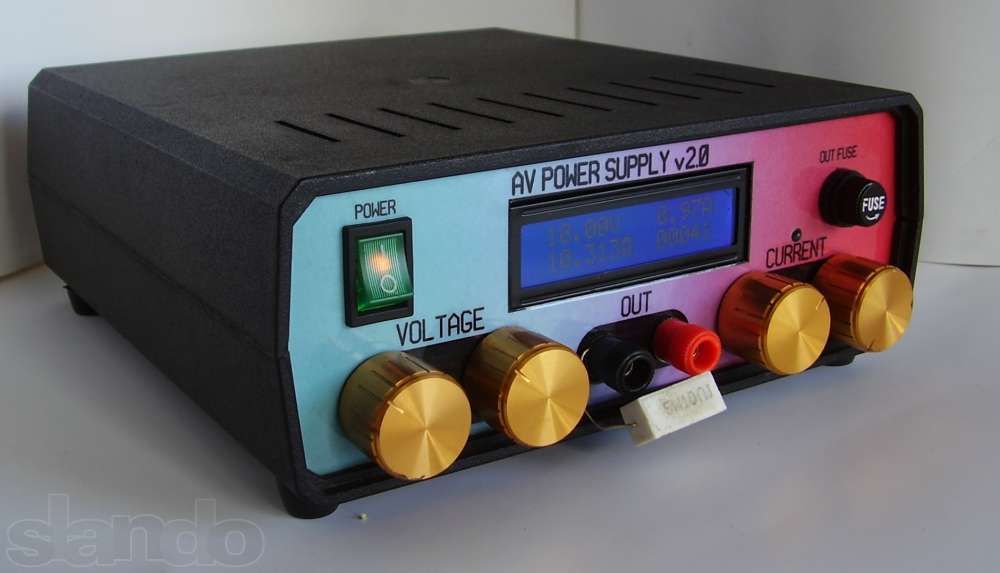

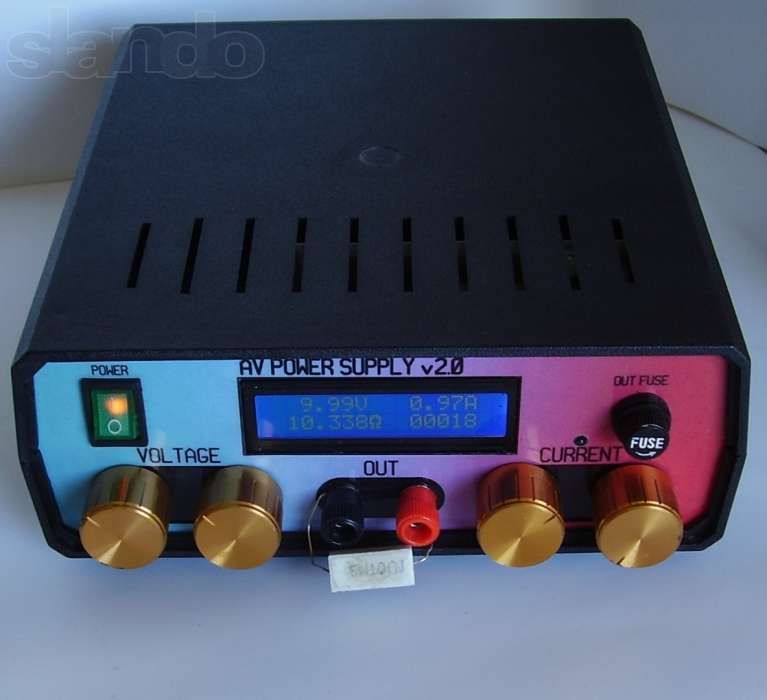

Передняя панель
1. Индикатор порога превышения установленного тока.
2. Регуляторы выходного напряжения (грубо\точно)
3. Регуляторы ограничения тока (грубо\точно)
4. Цифровой ЖКИ индикатор текущих параметров
5. Клеммы для подключения нагрузки
6.Выходной предохранитель
7. Выключатель питания ~220В.

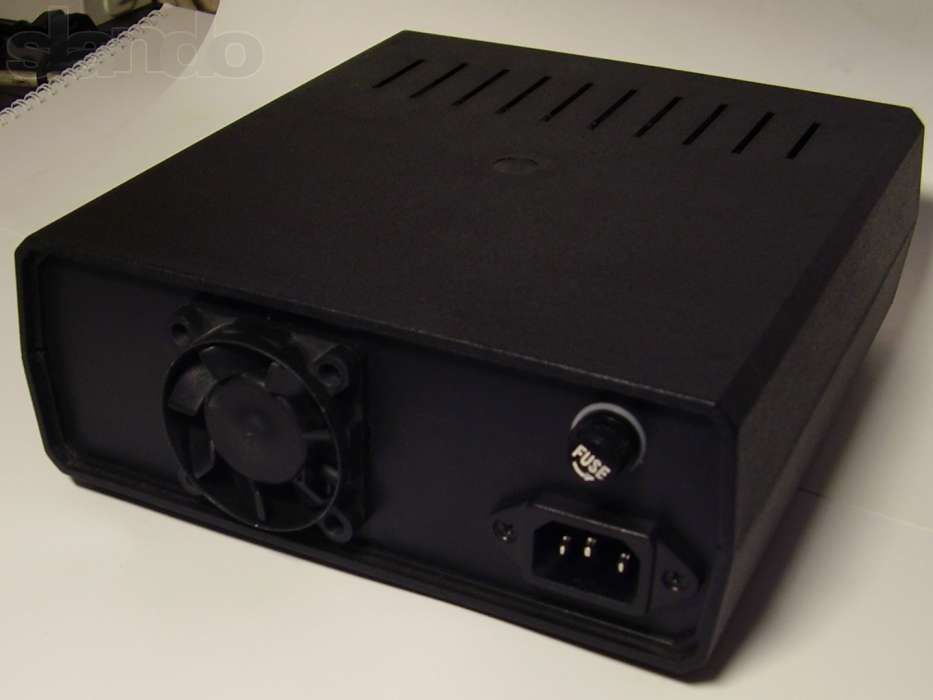

Задняя панель
1. Вентилятор
2. Гнездо подключения питания ~220В.
3. Входной предохранитель.

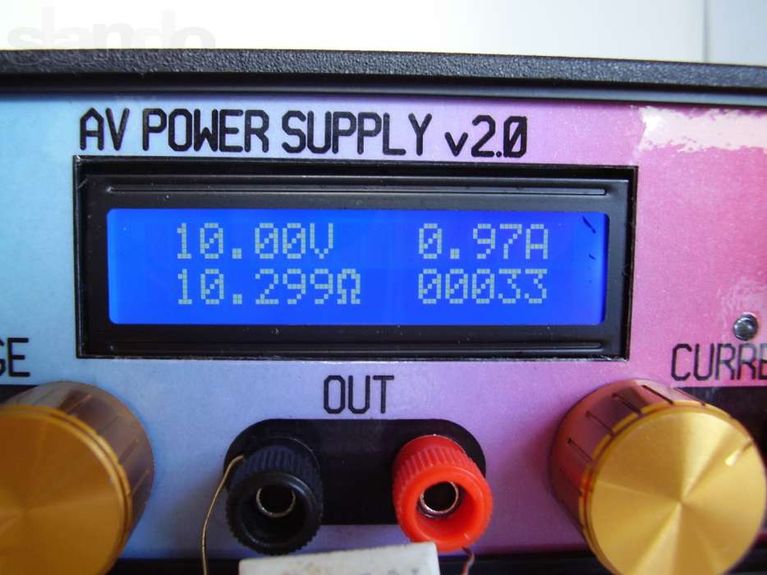

Индикация (ЖКИ)
1. Напряжение (V)
2. Ток (А)
3. Сопротивление подключенной нагрузки. (Ом)
4. Величина заряда отданная нагрузке с момента включения (mAh) (Очень удобно при заряде АКБ)

5. Порядок действий при заряде АКБ.
Заряд АКБ необходимо производить по следующему алгоритму.
1. Регуляторами напряжения установить величину необходимую для данного типа АКБ.
2. Регуляторы ограничения тока установить в минимум.
3. Подключить АКБ к клеммам ЛБП соблюдая полярность через диод. (см. схему)
4. После подключения АКБ засветится индикатор превышения установленного тока.
5. Регуляторами ограничения тока установить величину тока заряда для данного типа АКБ.
6. Заряд АКБ считается законченным когда погаснет индикатор превышения установленного тока и значение тока на цифровом индикаторе будет равно нулю.
7. После окончания заряда на цифровом индикаторе будет показан заряд в mAh отданный АКБ.

Диод необходим для исключения протекания обратного тока в случае внезапного отключения напряжения питания, что может вызвать выход из строя ЛБП.
Диод следует выбирать с минимальным падением (диод Шоттки) и соответствующим током.

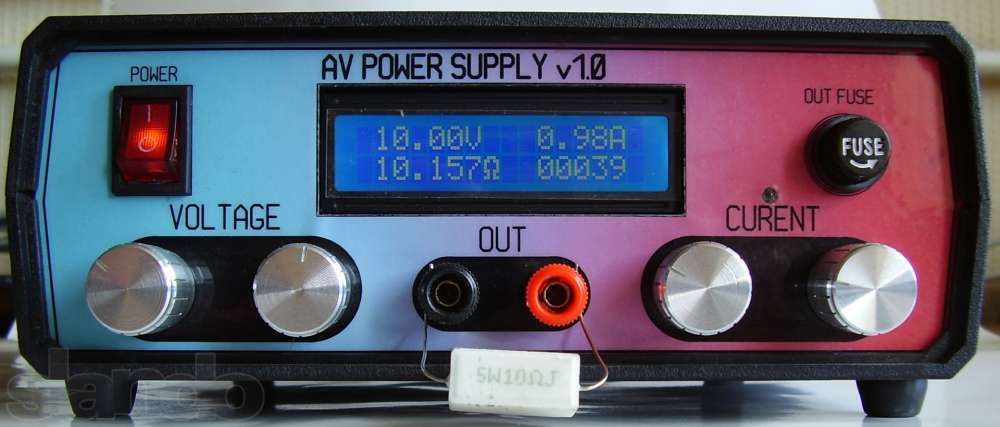

Возможна комплектация крутилками как на последней фотке.

Также возможна продажа отдельных узлов ЛБП.
