Crestron HD-RX-201-C-E — это приемник DM Lite для поверхностного монтажа, предназначенный для сопряжения с передатчиком DM Lite для формирования удлинителя сигнала «точка-точка» для сигналов HDMI®. Он имеет встроенный видеоскейлер HD и поддерживает разрешение видео до HD 1080p и WUXGA. HD-RX-201-C-E также поддерживает форматы объемного звука Dolby Digital®, DTS® и 8-канального объемного звука LPCM и имеет аналоговый стереофонический аудиовыход.[1] Он также включает в себя локальный вход HDMI в дополнение к входу (входам) на передатчике. HD-RX-201-C-E подключается к передатчику с помощью одного кабеля витой пары CAT5e (или лучше) и поддерживает кабели длиной до 230 футов (70 м).[2]

ПРИМЕЧАНИЕ. Для приложений, требующих расширения видеосигнала 4K с поддержкой аудио с высокой скоростью передачи данных, см. Crestron HD-RX-101-C-E или HD-RXC-101-C-E.

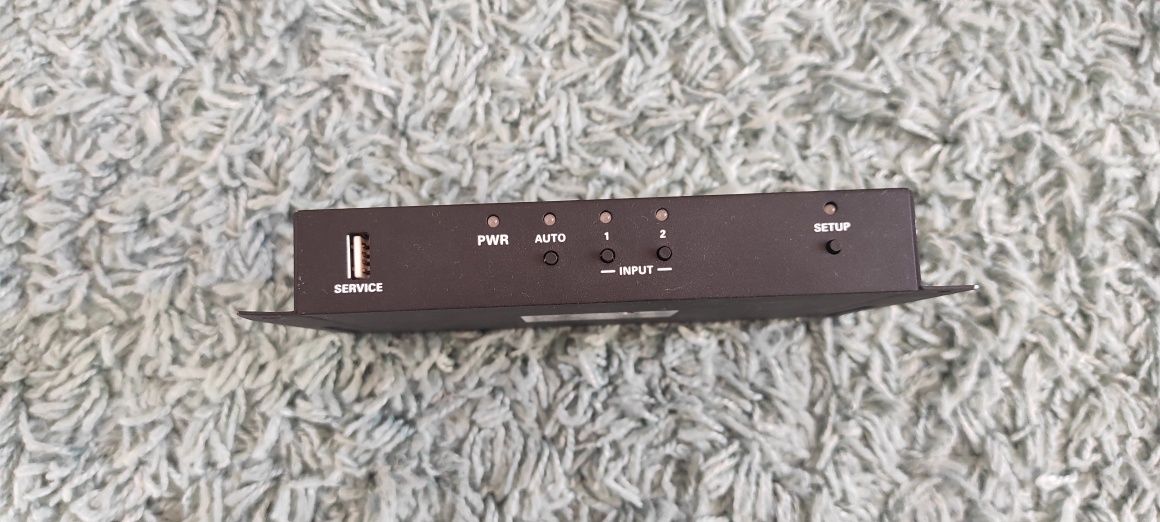

В дополнение к порту связи DM Lite, HD-RX-201-C-E также имеет один вход HDMI, который можно подключить к дополнительной настенной панели или использовать для подключения локального источника, такого как мини-ПК или Crestron® AirMedia®. Система. Автоматическое переключение между входами HDMI и Link обеспечивает простоту plug-and-play. Ручной выбор входа также доступен с помощью отдельных кнопок на устройстве.

ПРИМЕЧАНИЕ. Автоматическое переключение для всех входов передатчика и приемника можно настроить с помощью режима «приоритетной маршрутизации», чтобы определить, какие входы имеют приоритет при подключении нескольких источников.

Один выход HDMI обеспечивает подключение к устройству отображения (или другому оборудованию). Выходной видеосигнал HDMI профессионально автоматически масштабируется до исходного разрешения дисплея, чтобы обеспечить надежную работу и оптимальное качество изображения. Поддерживаются разрешения до Full HD 1080p и WUXGA. Выход HDMI также передает звук на дисплей, или аналоговый стереовыход звука можно использовать для подачи звука на отдельную звуковую панель или усилитель.[1]

ПРИМЕЧАНИЯ:

1. Аналоговый аудиовыход активен только тогда, когда источник входного сигнала передает 2-канальный стереосигнал.
2. В качестве соединительного кабеля DM Lite используйте кабель Crestron DM-CBL-8G DigitalMedia 8G™, кабель Crestron DM-CBL-ULTRA DigitalMedia™ Ultra или сторонний кабель CAT5e (или лучше). Максимальная длина кабеля составляет 230 футов (70 м). Экранированные кабели и разъемы необходимы при объединении нескольких кабелей в жгут проводов и рекомендуются для всех приложений для защиты от непредсказуемых электрических помех окружающей среды, которые могут повлиять на производительность при разрешении выше 1080p. Все провода и кабели продаются отдельно. Устройства DM Lite несовместимы с DigitalMedia 8G+ (DM 8G+), HDBaseT, PoE, PoDM или любым другим интерфейсом или сетью на основе CATx.
